Como as engrenagens cônicas em espiral melhoram a transmissão de potência em máquinas exigentes?

Engrenagens cônicas espiraissão componentes de transmissão de precisão projetados para transferir potência rotacional entre eixos que se cruzam, proporcionando ao mesmo tempo uma operação suave, confiável e eficiente. Em comparação com as engrenagens cônicas retas convencionais, sua geometria curva dos dentes permite o engate gradual dos dentes, ajudando a reduzir a vibração, o ruído operacional e as cargas de impacto. Isto os torna particularmente valiosos em caixas de engrenagens industriais, sistemas automotivos, equipamentos de manuseio de materiais, máquinas-ferramentas, máquinas agrícolas e outras aplicações onde a construção compacta e a transmissão confiável de torque são essenciais.

Este guia explica os princípios de funcionamento, principais vantagens, aplicações comuns, considerações sobre materiais, fatores de desempenho, requisitos de manutenção e considerações de compra de engrenagens cônicas espirais. Ele também destaca problemas comuns dos clientes e formas práticas de evitar desgaste prematuro, ruído excessivo, superaquecimento e falha na transmissão.

Índice

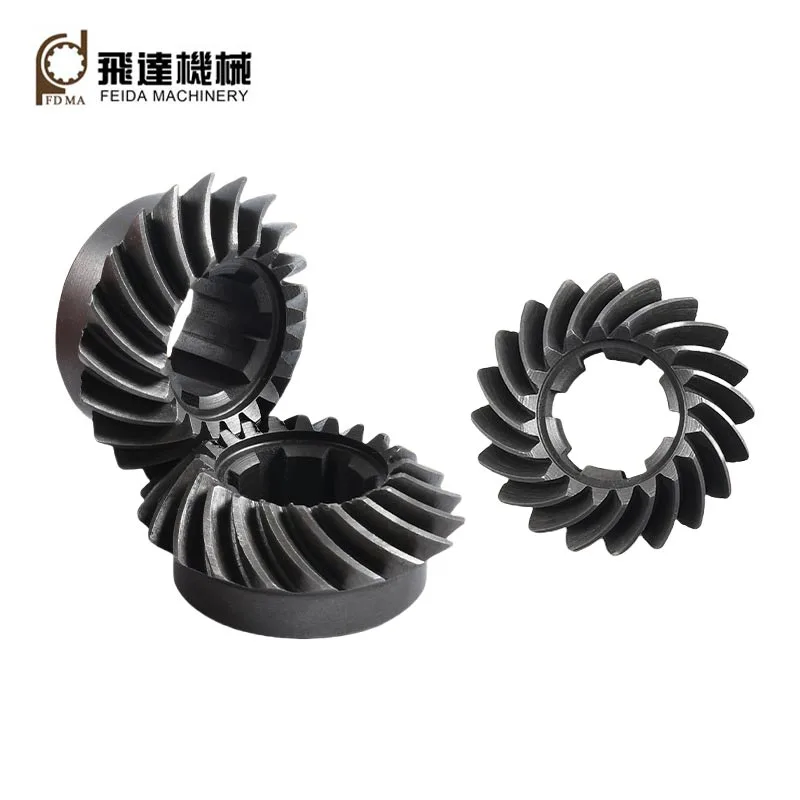

O que são engrenagens cônicas espirais?

As engrenagens cônicas espirais são engrenagens cônicas com dentes curvos e angulares que normalmente são usadas para transmitir movimento e torque entre eixos posicionados em um ângulo, geralmente em aproximadamente 90 graus. Seu perfil de dente em espiral cria um engate mais gradual entre os dentes correspondentes do que uma engrenagem cônica reta.

Esse contato gradual é um dos principais motivos pelos quais essas engrenagens são amplamente utilizadas em equipamentos onde a rotação suave, a vibração reduzida e a transmissão confiável de torque são importantes. Em vez de toda a largura do dente se encaixar abruptamente, a geometria em espiral permite que o contato progrida através da superfície do dente.

Para os fabricantes de máquinas, isso pode se traduzir em uma operação mais estável, maior conforto do operador e redução de choques mecânicos. Para os compradores de peças de reposição, no entanto, selecionar a geometria correta é fundamental porque mesmo uma engrenagem de alta qualidade pode ter um desempenho ruim se as especificações dos dentes, dimensões ou componentes correspondentes forem incompatíveis.

Como funcionam as engrenagens cônicas em espiral?

O princípio de funcionamento é simples: uma engrenagem cônica, comumente chamada de pinhão, aciona outra engrenagem cônica. Como os dentes estão dispostos em superfícies cônicas, o movimento rotacional pode ser redirecionado de um eixo para outro enquanto transfere simultaneamente o torque.

Como o engate dos dentes é progressivo, as engrenagens cônicas em espiral podem fornecer uma transferência de potência mais suave em velocidades de rotação mais altas do que muitas alternativas de dentes retos. O alinhamento correto continua sendo essencial. O mau posicionamento do eixo, a folga incorreta ou a lubrificação insuficiente podem reduzir significativamente esses benefícios.

Quais são as principais vantagens das engrenagens cônicas em espiral?

Estas vantagens são particularmente valiosas quando as máquinas operam continuamente. A vibração reduzida e o engate controlado dos dentes podem ajudar a proteger rolamentos, eixos e outros componentes conectados contra tensões mecânicas desnecessárias.

Onde as engrenagens cônicas em espiral são comumente usadas?

As engrenagens cônicas espirais são usadas em muitos sistemas mecânicos que exigem transmissão de potência angular confiável. Sua combinação de engate suave, construção compacta e capacidade de manuseio de torque os torna úteis em máquinas padrão e especializadas.

Quais fatores são importantes ao selecionar engrenagens cônicas em espiral?

Escolher uma engrenagem com base apenas no diâmetro externo ou no preço é um erro comum de compra. A engrenagem deve corresponder ao sistema de transmissão completo. Antes de solicitar um orçamento, os fabricantes de máquinas e as equipes de manutenção devem preparar os parâmetros operacionais essenciais.

• Relação de transmissão:Confirme a relação necessária entre a velocidade de entrada e saída.
• Torque:Identifique cargas de choque normais, de pico e potenciais.
• Velocidade de rotação:Velocidades mais altas exigem mais precisão, balanceamento e lubrificação.
• Ângulo de pressão:A especificação da engrenagem deve ser compatível com seu componente correspondente.
• Ângulo espiral:Isto afeta o engate dos dentes, a distribuição de carga e as características operacionais.
• Dimensões da engrenagem:O tamanho do furo, o diâmetro externo, a largura da face e as dimensões de montagem devem caber na máquina.
• Material:Os requisitos de material e tratamento térmico devem refletir a carga operacional e a vida útil esperada.
• Condições ambientais:Poeira, umidade, temperatura e condições corrosivas podem influenciar os requisitos de material e tratamento de superfície.
• Retaliação:A folga correta é essencial para o bom funcionamento e gerenciamento da expansão térmica.

Como os materiais e a fabricação afetam o desempenho das engrenagens?

O desempenho da engrenagem depende não apenas da geometria do dente, mas também da seleção do material, da precisão da usinagem e do tratamento térmico. As engrenagens cônicas espirais industriais geralmente precisam suportar tensões de contato repetidas, forças de flexão e cargas flutuantes durante longos períodos de operação.

Os materiais comuns para engrenagens incluem ligas de aço e outros materiais de engenharia selecionados de acordo com os requisitos de carga, velocidade, ambiente e custo. O tratamento térmico pode melhorar a dureza, a resistência ao desgaste e o desempenho à fadiga, enquanto a usinagem de precisão ajuda a obter uma geometria precisa do dente e um contato adequado.

A qualidade de fabricação torna-se especialmente importante para aplicações de alta velocidade ou alta carga. Pequenos desvios dimensionais podem afetar o contato dentário, folga, vibração e ruído. Um fabricante confiável deve, portanto, ser capaz de controlar dimensões críticas e manter uma qualidade de produção consistente em todos os lotes.

Máquinas Feida Jinjiang Co., Ltd.concentra-se em componentes de transmissão de máquinas e pode apoiar clientes que necessitam de soluções de engrenagens confiáveis ​​para diferentes aplicações mecânicas. Para requisitos personalizados, desenhos técnicos, dimensões, especificações de materiais e condições operacionais devem ser discutidos antes da produção.

Como a manutenção adequada pode prolongar a vida útil das engrenagens?

Mesmo uma engrenagem bem fabricada pode sofrer falhas prematuras quando a instalação ou a manutenção são negligenciadas. Muitos problemas nas engrenagens não são causados ​​pelo desenho do dente em si, mas por contaminação, desalinhamento, lubrificação inadequada ou carga excessiva.

1. Use lubrificação adequada.Selecione o lubrificante de acordo com o projeto da caixa de engrenagens, velocidade de operação, temperatura e recomendações do fabricante.
2. Verifique o alinhamento.O desalinhamento do eixo pode concentrar cargas em partes específicas dos dentes e acelerar o desgaste.
3. Monitore a reação.Folga excessiva ou insuficiente pode contribuir para ruído, geração de calor e danos aos dentes.
4. Mantenha o sistema limpo.Partículas estranhas podem danificar as superfícies dos dentes de precisão e acelerar o desgaste abrasivo.
5. Inspecione ruídos incomuns.Mudanças no som ou na vibração podem indicar desgaste, contato incorreto ou problemas de lubrificação.
6. Evite sobrecarga.A operação repetida além da classificação de torque pretendida pode causar flexão dos dentes ou fadiga superficial.
7. Monitore a temperatura.Temperaturas anormalmente altas podem indicar atrito excessivo, lubrificação deficiente ou outros problemas de transmissão.

A inspeção de rotina é especialmente importante para equipamentos que operam continuamente ou sob cargas variáveis. Detectar precocemente o desgaste anormal geralmente é mais barato do que substituir uma caixa de engrenagens inteira ou lidar com paralisações inesperadas da produção.

Engrenagens cônicas espirais vs. engrenagens cônicas retas

Ambos os tipos de engrenagens são projetados para transmitir movimento entre eixos que se cruzam, mas a geometria dos dentes cria características operacionais diferentes.

A escolha certa depende, em última análise, das condições de funcionamento da máquina, em vez de simplesmente escolher o design mais avançado. Os requisitos da aplicação devem sempre determinar a configuração da engrenagem.

Que erros comuns os compradores devem evitar?

A compra de equipamentos pode se tornar complicada quando os compradores se concentram em uma única especificação. Vários erros evitáveis ​​podem levar a problemas de desempenho ou compatibilidade insatisfatórios.

Um fornecedor profissional deve estar disposto a revisar os requisitos técnicos em vez de simplesmente cotar um produto com base em uma dimensão. Esta abordagem é particularmente importante para projetos de OEM, substituição e máquinas personalizadas.

Perguntas frequentes sobre engrenagens cônicas espirais

Conclusão: Construindo um Sistema de Transmissão Mais Confiável

As engrenagens cônicas espirais fornecem uma solução eficaz para máquinas que precisam redirecionar a potência rotacional entre eixos que se cruzam, mantendo uma operação suave e confiável. Sua geometria de dente em espiral pode ajudar a melhorar as características de contato, reduzir choques mecânicos e suportar transmissão de torque estável.

Contudo, a qualidade da engrenagem por si só não determina o desempenho da transmissão. A combinação correta de geometria, dimensões, material, tratamento térmico, precisão de fabricação, lubrificação e instalação é essencial. Os compradores devem, portanto, avaliar todo o ambiente operacional em vez de selecionar um equipamento com base apenas no tamanho ou no preço.

Para fabricantes, integradores de equipamentos e compradores de peças de reposição, trabalhar com um fornecedor experiente pode simplificar a confirmação de especificações e reduzir o risco de problemas de compatibilidade.Máquinas Feida Jinjiang Co., Ltd.pode trabalhar com clientes em requisitos de transmissão de máquinas e soluções de engrenagens personalizadas com base em desenhos técnicos, amostras e especificações de aplicação.
