Eixos estriados

Personalizados pela fábrica Feida Machinery, os eixos estriados são componentes mecânicos que possuem cristas ou dentes e funcionam engrenando com ranhuras nos componentes correspondentes, transferindo o torque para os componentes correspondentes. Além de transmitir torque, eles também têm funções como absorver desalinhamento, aumentar a resistência, reduzir vibração e ruído, simplificar a montagem e desmontagem, deslizamento axial, etc. Nossa série de eixos estriados inclui Eixo estriado retangulareEixo estriado envolvente.

Parâmetro principal:

Módulo:M0.5-5

Grau de precisão:ISO/DIN 6-10

Número de dentes: quanto mais dentes, maior capacidade de carga

Ângulo de pressão: os valores comuns são 30, 37,5 e 45 graus.

Ângulo de pressão menor proporciona maior capacidade de carga; ângulos maiores são melhores para conexões deslizantes.

Diâmetro primitivo: o círculo de referência teórico.

Dois tipos comuns:

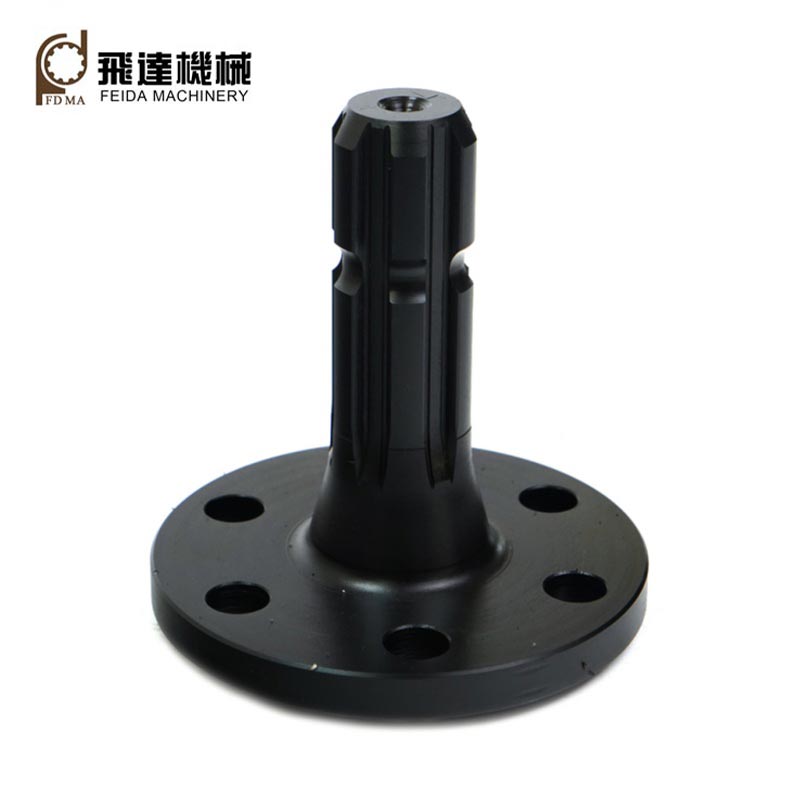

1. Eixos estriados retangulares: devido aos seus dentes retos com partes superiores e raízes retangulares (planas), eles têm as vantagens de design simples, baixo custo de fabricação e fácil usinagem e inspeção.

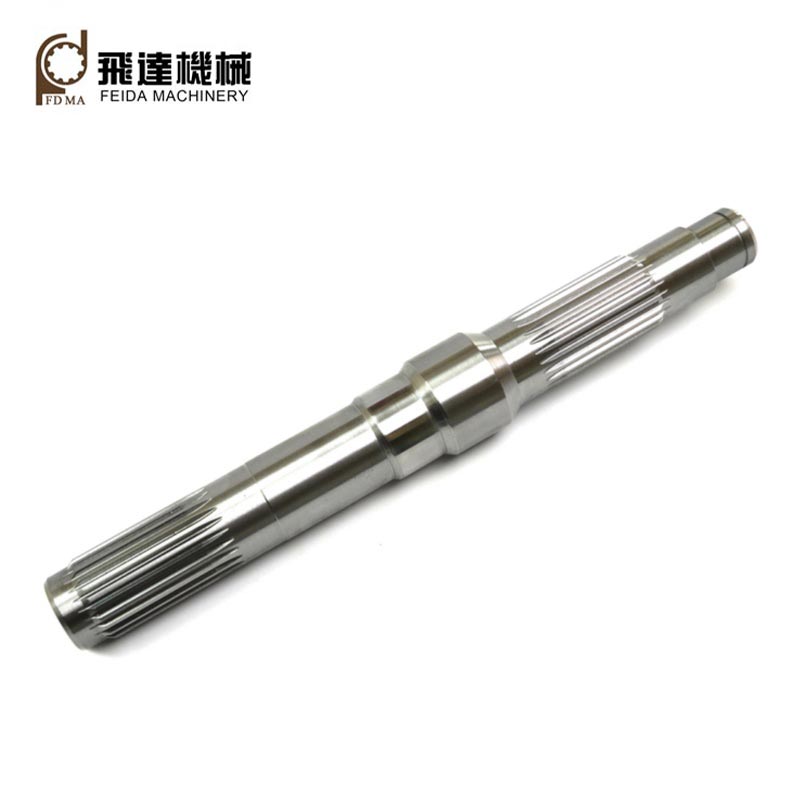

2. Eixos estriados envolventes: Eles têm curvas envolventes (semelhantes aos dentes da engrenagem), raízes dentárias arredondadas, passo uniforme, resultando em função autocentrante, alta capacidade de carga, alta resistência e intercambialidade.

Aplicativo:

Os eixos estriados envolventes são adequados para conexões com grandes cargas, requisitos de alta precisão de centralização e grandes dimensões. Eles são normalmente usados ​​em uma ampla gama de aplicações, como sistemas de trem de força automotivo, mecanismos de direção, motores de barcos, sistemas de hélice, guinchos, motores de aeronaves, caixas de câmbio, diferenciais, caixas de transferência, etc.

Após mais de 30 anos de desenvolvimento, a Feida Machinery agora tem três fábricas: uma para componentes de transmissão mecânica, uma para peças de precisão personalizadas e uma para peças de chapa metálica. Somos capazes de produzir eixos estriados de alta qualidade usando técnicas de processamento de estrias CNC (por exemplo, fresagem, modelagem, brochamento, retificação, etc.) e matérias-primas de alta qualidade (por exemplo, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, etc.).
