Eixos estriados

Personalizados pela fábrica Feida Machinery, os eixos estriados são componentes mecânicos que possuem cristas ou dentes e função engrenando com ranhuras em componentes correspondentes, transferindo o torque para os componentes correspondentes. transmitindo torque, eles também têm funções como absorver desalinhamento, aumentar a resistência, reduzir a vibração e ruído, simplificando a montagem e desmontagem, deslizamento axial, etc.

Dois tipos comuns

1. Retangular: Por causa de seus dentes retos com partes superiores e raízes retangulares (planas), eles têm as vantagens de design simples, baixo custo de fabricação e fácil usinagem e inspeção.
2.Involute:Eles têm curvas evolventes (semelhantes aos dentes da engrenagem),raízes dos dentes arredondadas,passo uniforme,resultando em função autocentrante, alta capacidade de carga, alta resistência e intercambialidade.

Parâmetro principal

Módulo:M0.5-5
Grau de precisão:ISO/DIN 6-10
Número de dentes: quanto mais dentes, maior capacidade de carga
Ângulo de pressão: os valores comuns são 30, 37,5 e 45 graus.
Ângulo de pressão menor proporciona maior capacidade de carga; ângulos maiores são melhores para conexões deslizantes.
Diâmetro primitivo: o círculo de referência teórico.

Aplicativo

Os eixos estriados envolventes são adequados para conexões com grandes cargas, requisitos de alta precisão de centralização e grandes dimensões. Eles são normalmente usados em uma ampla gama de aplicações, como sistemas de trem de força automotivo, direção mecanismos, motores de barco, sistemas de hélice, guinchos, motores de aeronaves, caixas de velocidades, diferenciais, caixas de transferência, etc.

Após mais de 30 anos de desenvolvimento, a Feida Machinery agora possui três fábricas: uma para transmissão mecânica componentes, um para peças de precisão personalizadas e outro para peças de chapa metálica. Somos capazes de produzir alta qualidade ranhura eixos usando técnicas de processamento de spline CNC (por exemplo, fresagem, modelagem, brochamento, retificação, etc.) e alta qualidade cru materiais (por exemplo, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075, etc.).

Todo o processo de usinagem

Matérias-primas → Forjamento → Torneamento → Processamento de estrias → Fresamento → Tratamento térmico → Moagem → Inspeção → Embalagem e envio

Principais equipamentos de fabricação

Com mais de 30 anos de desenvolvimento, a Feida Machinery possui um conjunto completo de fabricação avançada equipamentos, incluindo Torno CNC, fresadora de engrenagem CNC, modelador de engrenagem CNC, máquinas de barbear de engrenagem CNC, máquina de brochamento estriado CNC, engrenagem CNC moedor, CNC centro de usinagem, etc.

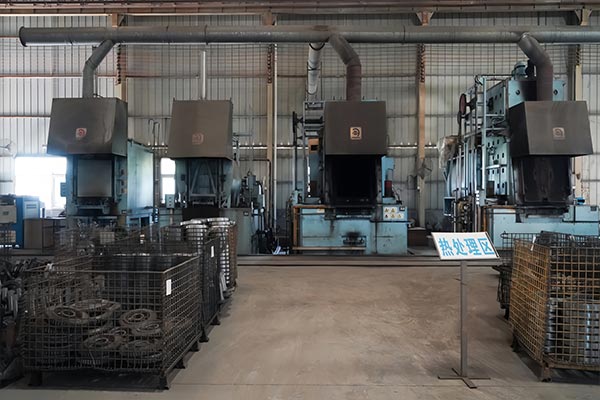

Tratamento térmico

Nossos processos de tratamento térmico incluem têmpera e revenido, cementação e têmpera, endurecimento de alta frequência, carbonitretação, nitretação, etc. Através do tratamento térmico, as propriedades mecânicas de nossos eixos estriados podem ser otimizado muito bem.

Perguntas frequentes

Como você garante a qualidade das peças de precisão?

Feida passou pela certificação do sistema de gestão de qualidade ISO:2015.
Implementamos um sistema de Controle de Qualidade (CQ) de vários estágios:
Inspeção Inicial do Artigo (FAI): Verificação dimensional completa antes do início da produção em massa.
Controle de qualidade em processo (IPQC): verificações de amostragem a cada 2–3 horas durante o processo de usinagem.
Inspeção final 100%: Cada peça passa por uma verificação final de dimensões e acabamento superficial antes da embalagem.

Como estão seus serviços pós-venda?

Estabelecemos um sistema abrangente de serviço pós-venda, que fornece suporte técnico e soluções oportunas para garantir que os clientes não tenham preocupações durante o uso.
